SENZA LIMITI O CONFINI

Massima produttività nelle situazioni più impegnative

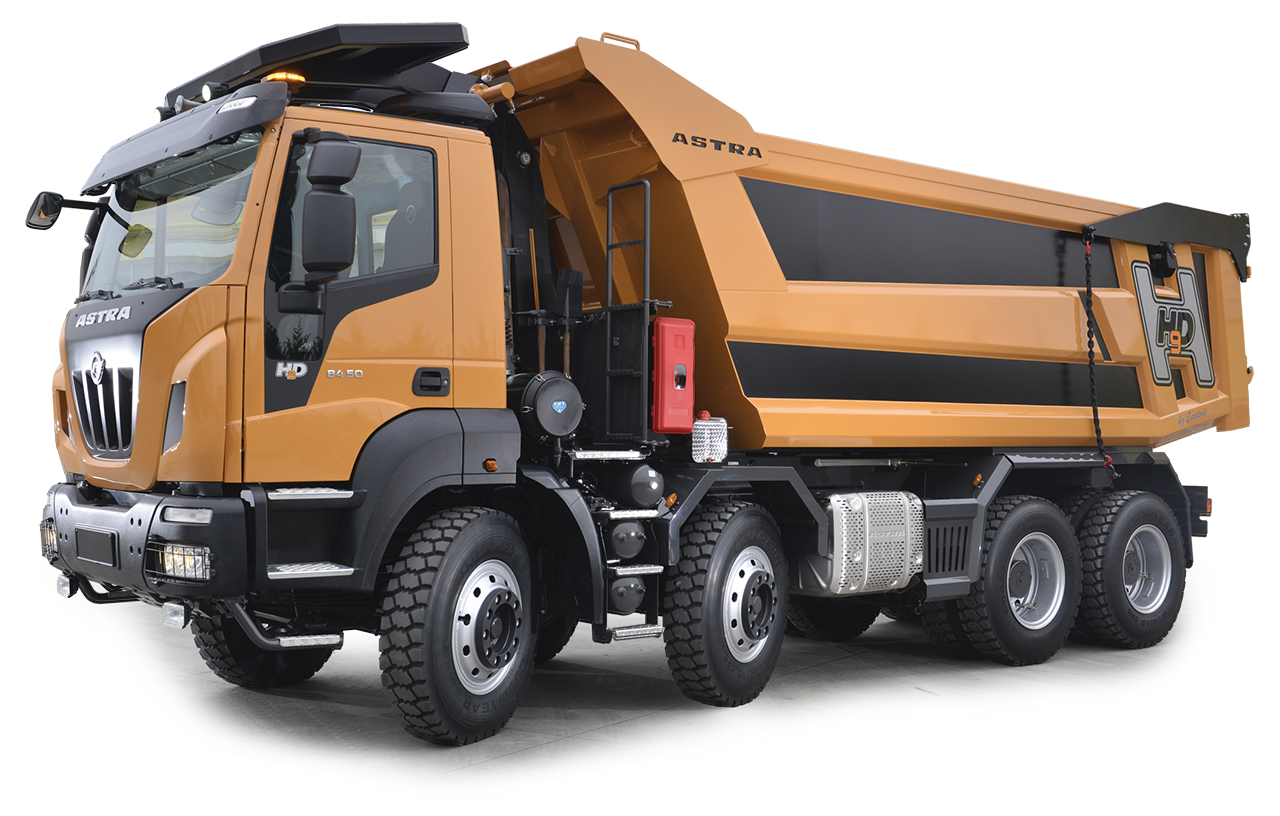

L’HHD9 Rigid porta all’estremo i livelli di robustezza e versatilità.
È disponibile in 3 o 4 assi a trazione integrale, con potenze motore da 480 e 540 HP Euro3.
Grazie a una Massa Totale a Terra che può superare i 60 ton e una larghezza massima di 2,9 mt, l’HHD9 Rigid è il mezzo ideale per mission su terreni altamente impegnativi che richiedono capacità di portata e stabilità elevate e, in particolare, nel Mining per applicazioni quali cassoni o cisterne di grande cubatura.

PRODUTTIVITÀ

Cost per ton minore dal 30 al 50%

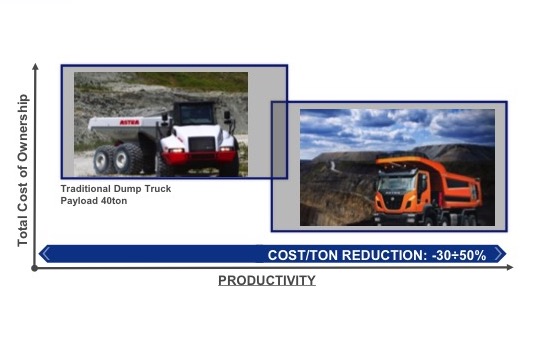

Cost per ton minore dal 30 al 50% rispetto a un tradizionale Dump Truck.
Stessa portata fino a 40 ton.
Minori costi di acquisto.
Minori costi di manutenzione.
Minor consumo di carburante.
Minor Tempo ciclo.

Carichi fino a 11 ton

Carichi fino a 11 ton grazie ad assali e motoassali anteriori rinforzati per impieghi off road particolarmente gravosi (percorsi con pendenze o allestimenti gravanti sul frontale).

Assale (o motoassale) rinforzato

Carichi fino a 20 ton

Carichi fino a 20 ton per ponte posteriore con larghezza 2,9 mt e sospensioni rinforzate standard.

Ponti poteriori rinforzati

Portata limite fino a 40 ton

Portata limite fino a 40 ton e MTT fino a oltre 60 ton grazie a motoassali e tandem posteriore rinforzati.

Tandem a quadrilatero chiuso

Completezza e facilità d’allestimento

Completezza e facilità d’allestimento grazie alla disponibilità di ampia scelta di PTO (su motore, tra frizione e cambio, su cambio e trasmissione).

Posizione delle PTO

TELAIO ed ESCLUSIVO POWER RING

Telaio speciale heavy duty largo 820mm
Doppio longherone in acciaio speciale ad alta resistenza con limite di snervamento di 530MPa con sezioni di grandi dimensioni per assicurare allestibilità e soprattutto elevata rigidezza torsionale (fino a 300 kNm) e alta stabilità nelle situazioni più estreme.

Dimensioni:
320x90x10 mm 3 assi
320x90x10 (+6) mm 4 assi

Due longheroni con rinforzo interno

POWER RING

Per aumentare la robustezza e la rigidità dell’intera struttura del telaio Astra ha brevettato il Power Ring: una struttura ad anello chiuso della sospensione posteriore, costituita da spalle carrello in ghisa e una traversa inferiore, che permette di ridistribuire meglio gli sforzi sul tandem.
E che consente una portata sull’asse fino a 40 tonnellate.

PONTI

• Motoassali rinforzati con portata fino a 11 ton

• Ponti posteriori rinforzati con portata 20+20 ton.

Tandem rinforzato 20+20 ton

MOTORI

Cursor 13 litri

Euro III da 480 a 540 cv (VGT)
Euro V: 480 cv (VGT)
Euro VI: 500 cv (VGT)

Radiatore

Radiatore con ampia superficie di 0,68m2 grazie al maggiore spazio garantito dall’architettura

Prestazioni

Potenza massima

Fino a 540 CV (397 kW) @ 1900 rpm

Coppia massima

Fino a 2350 Nm da 1.000 a 1.690 rpm*
* fascia a minor consumo specifico di combustibile

SISTEMA FRENANTE

Freni

3 assi:

Anteriori duplex a tamburo 25 kNm
Posteriori duplex a tamburo 30kNm

4 assi:

Anteriori simplex a disco 25kNm
Posteriori duplex a tamburo 30kNm

In alternativa:

Anteriori duplex a disco 40 kNm
Posteriori simplex a tamburo 25 kNm

Freno motore

  • IVECO TURBO BRAKE (ITB) Euro III – V

Freno motore a decompressione che agisce sulle valvole di scarico
Potenza frenante fino a 402 cv (300 kW)@1900 rpm

  • SUPER ENGINE BRAKE (SEB) Euro VI

Freno motore a farfalla a comando elettrico che parzializza il collettore di scarico
Potenza frenante fino a 630 cv (463kW)@1900 rpm

Rallentatori

Rallentatori idraulici integrati nel cambio:
• INTARDER, installato sull’albero di uscita del cambio
• RETARDER, installato sull’albero di entrata

Retarder

Iveco Turbo Brake (ITB)

Freno motore a decompressione che agisce sulle valvole di scarico.

CAMBI

Cambio manuale ZF Ecosplit

Cambio manuale ZF Ecosplit, ideale per mission cava cantiere e mining non impegnativo.

• Frizione monodisco a secco
• 16 marce AV e 2 RM
• Leva del cambio con griglia a doppia H (gamma alta o bassa)
• Preselezione splitter su leva (marce lente e veloci)
• Inserimento splitter con azionamento pedale frizione
• Servoshift (asservimento pneumatico inserimento marce)
• PTO con possibile installazione posteriore o tra frizione e cambio
• Intarder

Cambio automatizzato ZF AsTronic

Cambio automatizzato ZF AsTronic, ideale per mission cava cantiere e mining non impegnativo.

• 16AS 2630 TO
• Frizione monodisco a secco a comando elettropneumatico (pedale frizione eliminato)
• 16 marce AV e 2 RM
• 2 modalità di funzionamento:
• Automatico
• Semiautomatico
• Selettore a pulsantiera
• PTO con possibile installazione posteriore o tra frizione e cambio
• Intarder

Cambio automatico ALLISON

Cambio automatico ALLISON serie HD 4700, ideale per mission Quarry & Mining molto impegnative, firefighting e applicazioni dove sia richiesto spunto alla partenza o frequenti Stop&Go.

• Convertitore con lock-up su tutte le marce eccetto la 1°. Ottimizzazione della cambiata e dei consumi su terreni impegnativi.
• 7 marce AV e 1 RM
• Limitazione della massima marcia inseribile (protezione motore)
• Rallentatore integrato
• Selettore a leva
• Pulsante MODE eco/power

Cambio idromeccanico ZF Transmatic

Cambio idromeccanico ZF Transmatic, moltiplicando la coppia allo spunto, è ideale per mission heavy haulage per traini molto gravosi a basse velocità.

• Frizione di lock-up
WSK TORQUE CONVERTER disponibile sulle versioni 6×4, 6×6, 8×6 and 8×8 (come OPT per gli Euro III)
• Retarder integrato
• Frizione monodisco a secco con comando a pedale
• 16 marce AV e 2 RM
• Leva del cambio con griglia a doppia H (gamma alta o bassa)
• Preselezione splitter su leva (marce lente e veloci)
• Inserimento splitter con azionamento pedale frizione
• Servoshift (asservimento pneumatico inserimento marce)

FRIZIONI

• Frizione monodisco a secco (STD)
• Frizione monodisco ceramico
• Comando a pedale con circuito idraulico
• Servofrizione su pedaliera
• Servofrizione su cilindro (solo idromeccanico)

TRAZIONE E TRASFERITORI

• 3/4 assi in trazione totale con larghezza max 2,9 mt

• Angoli di attacco anteriori > 25° ad elevata altezza da terra a seconda delle configurazioni e della gommatura

Bloccaggi dei differenziali trasversali e longitudinali per garantire massime prestazioni in condizioni off-road anche gravose.

Disponibilità di trasferitori ad alte prestazioni per veicoli che viaggiano a trazione posteriore e che, laddove la mission lo richieda, possono inserire anche la trazione anteriore
• ZF-STEYR VG 2700 (fino a 30 kNm)

PTO

POWER TAKE OFF

Possibilità di installare fino a 3 PTO, tra quelli disponibili (su motore, tra frizione e cambio, su cambio e su trasmissione).

SOSPENSIONI

ANTERIORI:

Sospensioni anteriori rinforzate con molle balestre paraboliche e ammortizzatori idraulici:

  • 3 assi a 5 foglie 24×90 mm
  • 4 assi a 4 foglie 26×90 mm

POSTERIORI:

Sospensioni posteriori con molle paraboliche basculanti su perno centrale, integrate da staffe di irrigidimento e aste di reazione:

  • 3 – 4 assi a 5 foglie 40x100mm

PNEUMATICI

Fornito con gommatura standard 14.00 R20 o 325/95 R24. Disponibilità, su richiesta, di ulteriori tipologie di pneumatici e scolpiture, previa approvazione dell’Ufficio Tecnico.

CABINA

L’interno cabina è specificamente pensato e ottimizzato per garantire eccellente ergonomia e comodità rendendo la guida rilassante e al tempo stesso assicurare elevata funzionalità. Il pannello strumenti avvolge il conducente e
rende facile e sicuro l’utilizzo dei controlli anche nelle più difficili e sfidanti condizioni di lavoro.

Disponibilità di cabina lunga con lettino singolo o doppio.

Visibilità ottimale anche grazie agli oblò posizionati sulla parte inferiore delle portiere

OTHER HEAVY DUTY FEATURES

Filtro a doppio stadio Donaldson, ideale per ambienti molto polverosi o sabbiosi.

• Passi extra lunghi per allestimenti speciali
• Gommature specifiche per deserto
• Sistemi di riscaldamento cabina e motore per climi particolarmente freddi (fino a – 50°).

Sistemi di raffreddamento addizionali per motore e cambio
