PLUS RIEN NE NOUS ARRÊTE

Force et fiabilité dans toutes les conditions
Le tracteur HD9 se distingue par sa robustesse et sa fiabilité qu’il garantit en conditions tout-terrain.
Il est particulièrement utilisé pour les convois exceptionnels (remorques, semi-remorques ou biusage) dans les secteurs pétroliers et miniers, grâce à sa capacité d’adaptation aux conditions climatiques et géologiques difficiles variées, de la chaleur des déserts africains à la glace de l’Alaska.
Disponible en version 2 ou 3 essieux et en version tridem, il offre un poids total roulant élevé de plus de 200 tonnes.

PRODUCTIVITÉ

Le tracteur HD9 vante des caractéristiques qui en font un champion de la productivité : le poids total roulant considérable permet l’utilisation de remorques aux charges très élevées d’où la réduction du temps de cycle de travail.
Sa robustesse en garantit la fiabilité. La simplicité de son architecture mécanique et électronique limite les temps et les coûts d’entretien.

Charges élevées jusqu’à 10 tonnes grâce aux essieux et aux essieux moteurs avant renforcés pour les utilisations tout-terrain particulièrement intensives (parcours en pente ou équipements lourds à l’avant).

Essieu (ou essieu moteur) renforcé

Charges jusqu’à 20 tonnes pour pont arrière d’une largeur de 2,5 m, avec suspensions renforcées de série.

Ponts arrière renforcés

Poids total roulant de plus de 200 tonnes en fonction de la configuration du véhicule.

Tandem à double triangulation fermée

CHÂSSIS

Châssis spécial heavy duty large 820 mm
Deux longerons en acier spécial à haute résistance avec limite d’élasticité de 530 MPa et sections de grandes dimensions pour assurer la facilité d’équipement et surtout grande rigidité en torsion (jusqu’à 202 kNm) et grande stabilité dans les situations les plus extrêmes.

Dimensions :

  • 320x70x8 mm 2 essieux
  • 320x90x10 mm 3 et 4 essieux
Éléments parallèles plans avec section en « C » en garantie de la facilité d’équipement

POWER RING

Pour augmenter la robustesse et la rigidité de l’ensemble de la structure du châssis, Astra a breveté le Power Ring : une structure avec un « anneau de puissance » sur la suspension arrière, composée d’épaules de chariot en fonte et d’une traverse inférieure, qui permet de mieux répartir les efforts sur le tandem.

Et qui permet une charge sur le tandem allant jusqu’à 40 tonnes.

PONTS ET ESSIEUX

Essieux et essieux moteurs :

  • Essieux d’une charge jusqu’à 9 tonnes
  • Essieu moteur d’une charge jusqu’à 9 tonnes
  • Essieu moteur renforcé d’une charge jusqu’à 10 tonnes
Essieu (ou essieu moteur) renforcé

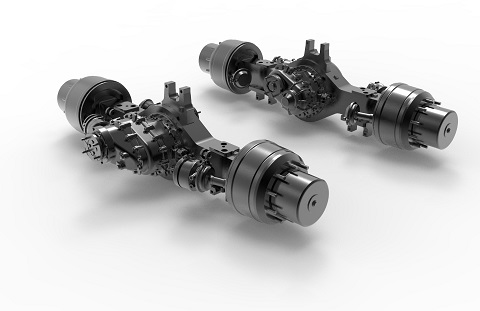

Ponts arrière :

  • Charge 13 tonnes (2 essieux)
  • Tandem avec charge 16 +16 tonnes (3 et 4 essieux)
Tandem 16+16 tonnnes

SELLETTES

Grâce à la robustesse du châssis, la sellette s’applique sans faux-châssis, d’où un avantage en termes de poids et de complexité.

Fixe

Basculante pour garantir l’adaptation aux oscillations et aux terrains en mauvais état

Fixe. Idéal pour les charges lourdes.

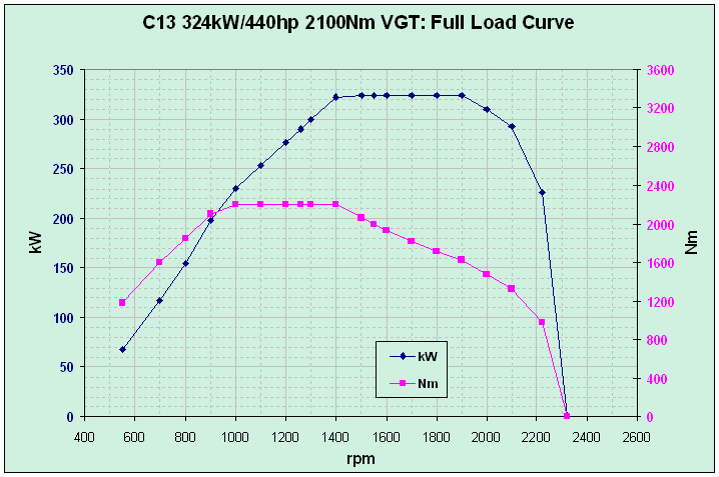

MOTEURS

Cursor 13 litres

Euro III, de 380 à 420 ch (WG) et de 440 à 540 ch (VGT)
Euro V, de 410 ch (WG) et de 440 à 560 ch (VGT)
Euro VI, de 450, 510 et 570 ch (eVGT)

Radiateur

Radiateur à large surface de 0,68m2 grâce à l’espace accru garanti par l’architecture

Puissance maximale
Jusqu’à 570 ch (419 kW) @ 1 900 tr/min
Couple maximum
Jusqu’à 2 500 Nm de 1000 à 1 600 tr/min*
* plage à consommation spécifique de carburant réduite

Émissions et consommations

Technologie SCR (Selective Catalytic Reduction) qui réduit les émissions et les consommations de carburant conformément aux meilleures normes technologiques.

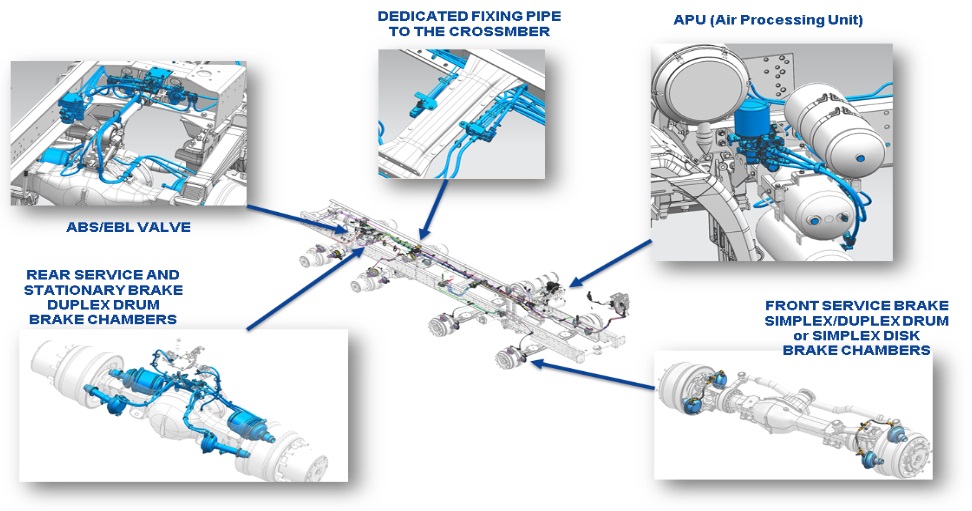

SYSTÈME DE FREINAGE

Freins

Avant duplex à tambour 25 kNm
Arrière duplex à tambour :

  • FPT : 24 kNm
  • KESSLER : 30 kNm



Puissance frein moteur

630 ch (463 kW) @ 1 900 tr/min
Ralentisseurs hydrauliques intégrés dans la boîte de vitesses, idéals en cas de ralentissement continu et constant et en conditions de charge élevée pour préserver l’usure des freins de service.

  • INTARDER, installé sur l’arbre de sortie de la boîte de vitesses
  • RALENTISSEUR, installé sur l’arbre d’entrée
Ralentisseur

Disponibilité sur les moteurs Euro VI de l’Iveco Super Engine Brake (SEB), un frein moteur à papillon et commande électrique qui partialise le collecteur d’échappement et qui garantit 50% en plus de puissance de freinage par rapport aux versions précédentes.

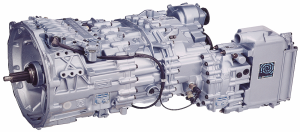

BOÎTES DE VITESSES

Boîte manuelle ZF Ecosplit

Boîte manuelle ZF Ecosplit, idéale pour mission carrière, chantier et mines non intensive.

  • Embrayage monodisque à sec
  • 16 vitesses AV et 2 AR
  • Levier de vitesses avec grille à double H (gamma haute ou basse)
  • Présélection splitter sur levier (rapports lents et rapides)
  • Engagement splitter avec actionnement pédale d’embrayage
  • Servoshift (assistance pneumatique engagement rapports)
  • PTO avec possibilité d’installation arrière ou entre embrayage et boîte de vitesses
  • Intarder

Boîte de vitesses robotisée ZF AsTronic

Boîte de vitesses robotisée ZF AsTronic, idéale pour mission carrière, chantier et mines non intensive.

  • 16AS 2630 TO
  • Embrayage monodisque sec à commande électropneumatique (pédale d’embrayage éliminée)
  • 16 vitesses AV et 2 AR
  • 2 modes de fonctionnement :
  • Automatique
  • Semi-automatique
  • Sélecteur à pupitre
  • PTO avec possibilité d’installation arrière ou entre embrayage et boîte de vitesses
  • Intarder

Boîte de vitesses automatique ALLISON série HD 4700

Boîte de vitesses automatique ALLISON série HD 4700, idéale pour mission carrière et mines très intensive, pour les camions de pompiers et les applications nécessitant reprise au démarrage ou fréquents Stop&Go.

  • Convertisseur avec verrouillage sur toutes les vitesses sauf la 1e. Optimisation du changement de rapport et des consommations sur terrains difficiles.
  • 7 vitesses AV et 1 AR
  • Limitation du rapport maximal à engager (protection moteur)
  • Ralentisseur intégré
  • Sélecteur à levier
  • Bouton MODE eco/power

Boîte hydromécanique ZF Transmatic

Boîte hydromécanique ZF Transmatic, multipliant le couple en reprise, idéale pour mission de transport lourd en cas de remorquages très lourds à basse vitesse.

  • Embrayage de verrouillage (lockup)
  • CONVERTISSEUR DE COUPLE WSK disponible sur les versions 6×4, 6×6, 8×6 et 8×8 (comme OPT pour les Euro III)
  • Ralentisseur intégré
  • Embrayage monodisque à sec avec commande à pédale
  • 16 vitesses AV et 2 AR
  • Levier de vitesses avec grille à double H (gamma haute ou basse)
  • Présélection splitter sur levier (rapports lents et rapides)
  • Engagement splitter avec actionnement pédale d’embrayage
  • Servoshift (assistance pneumatique engagement rapports)

EMBRAYAGES

  • Embrayage monodisque à sec (STD)
  • Embrayage monodisque céramique
  • Commande à pédale avec circuit hydraulique
  • Servo-embrayage sur pédales
  • Servo-embrayage sur cylindre (hydromécanique uniquement)

TRACTION ET RENVOIS

• 2/3 essieux en traction intégrale ou partielle en gabarit (largeur maxi 2,5 m).

• Angles d’attaque avant > 25°
à garde au sol haute en fonction des configurations et des pneus
Blocages des différentiels transversaux et longitudinaux pour assurer des performances maximales en tout-terrain, même en conditions difficiles.

Renvois hautes performances disponibles pour les véhicules à traction arrière qui, lorsque la mission l’exige, peuvent également engager la traction avant :

  • IVECO TC 2200 (jusqu’à 22 kNm)
  • ZF-STEYR VG 2000 (jusqu’à 27 kNm)
  • ZF-STEYR VG 2700 (jusqu’à 30 kNm)

SUSPENSIONS

AVANT:

Suspensions avants à ressorts à lames paraboliques et amortisseur hydrauliques:

  • 2 – 3 essieux 4 feuilles 24×90 mm
  • 4 essieux 3 feuilles 26×90 mm

Version renforcée, obligatoire pour une capacité supérieure à 8 tonnes, à 5 feuilles 24x90mm pour 2 – 3 essieux et 4 feuilles 26x90mm pour 4 essieux.

ARRIERE:

Suspensions arrières avec ressorts paraboliques, basculants sur axe central, complétés d’étriers de renforcement et de bras de réaction:

  • 2 essieux à 4 feuilles 24x90mm+ 1 feuille 50x90mm
  • 3 – 4 essieux à 4 feuilles 40x100mm

Version renforcée, obligatoire pour une capacité du tandem de 40 ton, à 5 feuilles 40x100mm.

Sur demande, pour 3 et 4 essieux avec  des équipments avec des centres de gravité très élevés et pour des conditions d’utilisation exaspérées, disponibilité de suspensions avec ressorts à lames semi-elliptiques à 10 feuilles 25×100 mm.

PNEUS

Disponibilité de différents types de pneus et de sculptures, de différentes dimensions adaptées à tout type de mission, du sol battu à la roche en passant par le sol meuble où la flottabilité est nécessaire.

CABINE

L’intérieur de la cabine est spécialement conçu et optimisé pour garantir une excellente ergonomie et un grand confort rendant la conduite relaxante tout en veillant à assurer une haute fonctionnalité. Le tableau de bord enveloppe le conducteur et rend l’utilisation des commandes facile et sure dans les plus difficiles conditions de travail et les plus adverses.

Inclinaison jusqu’à 60° pour un accès fonctionnel aux zones d’entretien

Visibilité optimale grâce notamment aux hublots situés sur la partie inférieure des portières

Disponibilité de cabine longue avec couchette simple ou double, cabine avec toit haut pour une meilleur distribution des espaces et gyrophares extensibles.

AUTRES CARACTÉRISTIQUES HEAVY DUTY

Filtre à double étage Donaldson, idéal pour environnements très poussiéreux ou sableux.

Systèmes de refroidissement supplémentaires pour moteur et boîte de vitesses

Tracteurs biusage idéals pour l’attelage de semi-remorques ou de remorques avec des ballasts fixés au moyen de twist-locks, équipés de sellette et de crochet de remorquage arrière.
Traverses avant et arrière renforcées pour crochets de remorquage jusqu’à 250 tonnes à l’avant et jusqu’à 500 tonnes à l’arrière.
(Configuration soumise à l’évaluation du bureau d’études).

Tracteurs pour remorquage en paire réalisés avec 2 motrices identiques reliées par une barre d’attelage avec connexions électropneumatiques.
Les fonctions de freinage, éclairage et synchronisation de la vitesse sont simultanées sur les deux véhicules et sur la remorque attelée.
(Configuration soumise à l’évaluation du bureau d’études).
